図面に登録されているSXF属性定義に、追加で属性を作成し、CAD図形に属性を設定する方法をご紹介します。
※作図した図形に既に登録されているSXF属性の定義を付与したい場合→コチラ（TW-296）
１．リボンメニュー：Z値/製図基準＞製図基準＞【SXF属性確認・設定】を起動します
２．「属性定義」をクリックし【SXF属性定義登録】画面を起動します

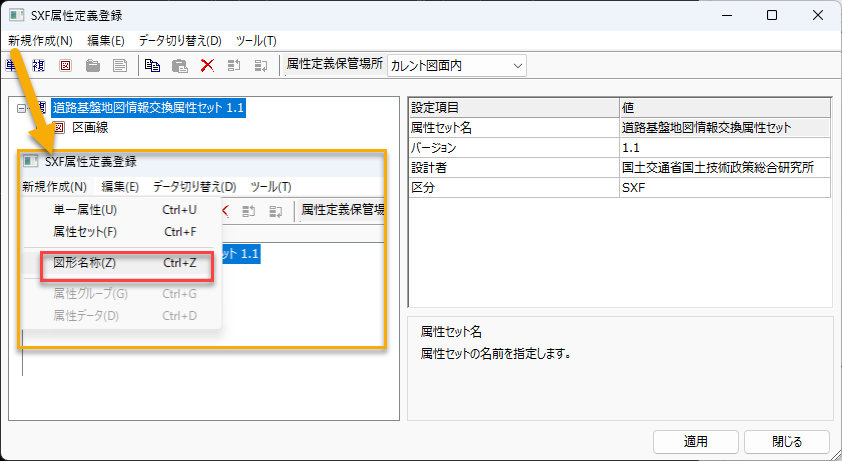

３．新規作成＞「図形名称」をクリックします

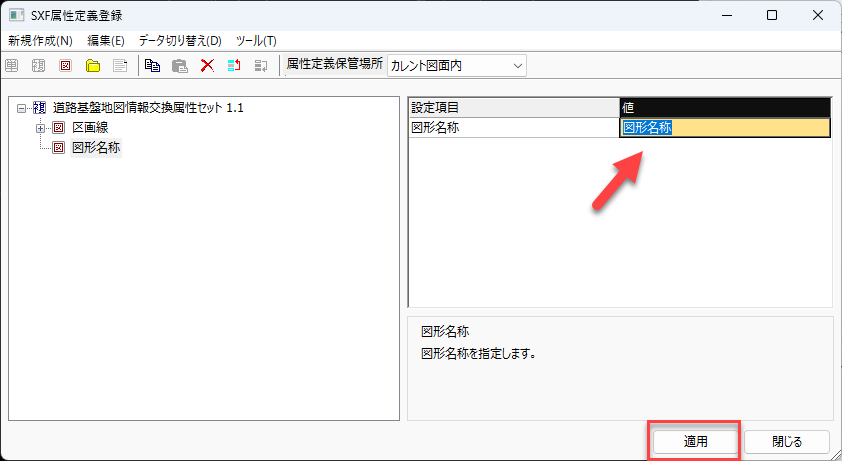

４．図形名称（例：区画線、作成者など）を入力し「適用」をクリックします

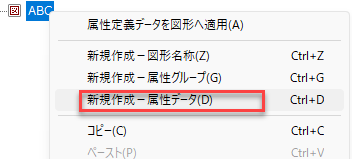

５．左側ツリー表示に４．で登録した図形名称の上で右クリック＞「新規作成ー属性データ」をクリックします

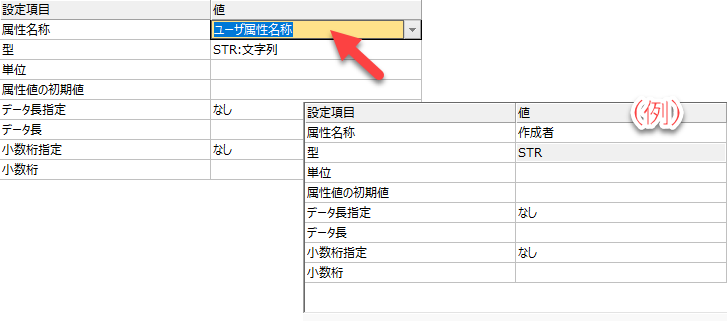

６．右画面より項目の設定を行います。※ユーザー属性名称は選択一覧にない場合は、手入力で変更も可能です
７．１つの図形に複数属性を付与したい場合は５．６．の操作を繰り返します
～次に、CAD図形に属性を設定する方法です～
８．リボンメニュー：Z値/製図基準＞製図基準＞【SXF属性確認・設定】を起動します
９．図形を選択します

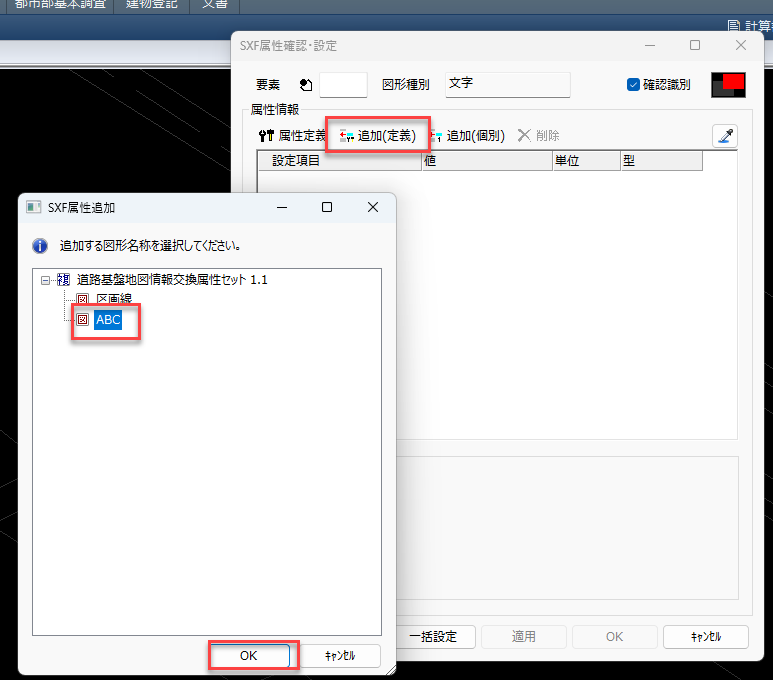

１０．「追加（定義）」をクリックし属性を選択し「OK」をクリックします

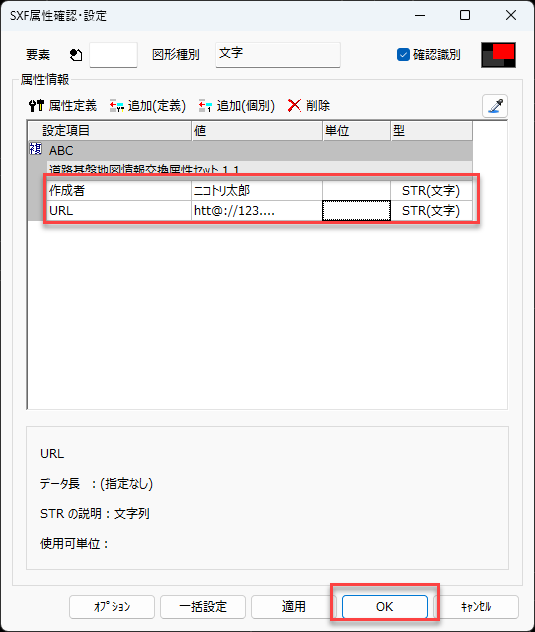

１１．必要に応じて値や単位を入力し、「ＯＫ」をクリックし登録完了です
