◆【属性作画】を使用したZ値作図

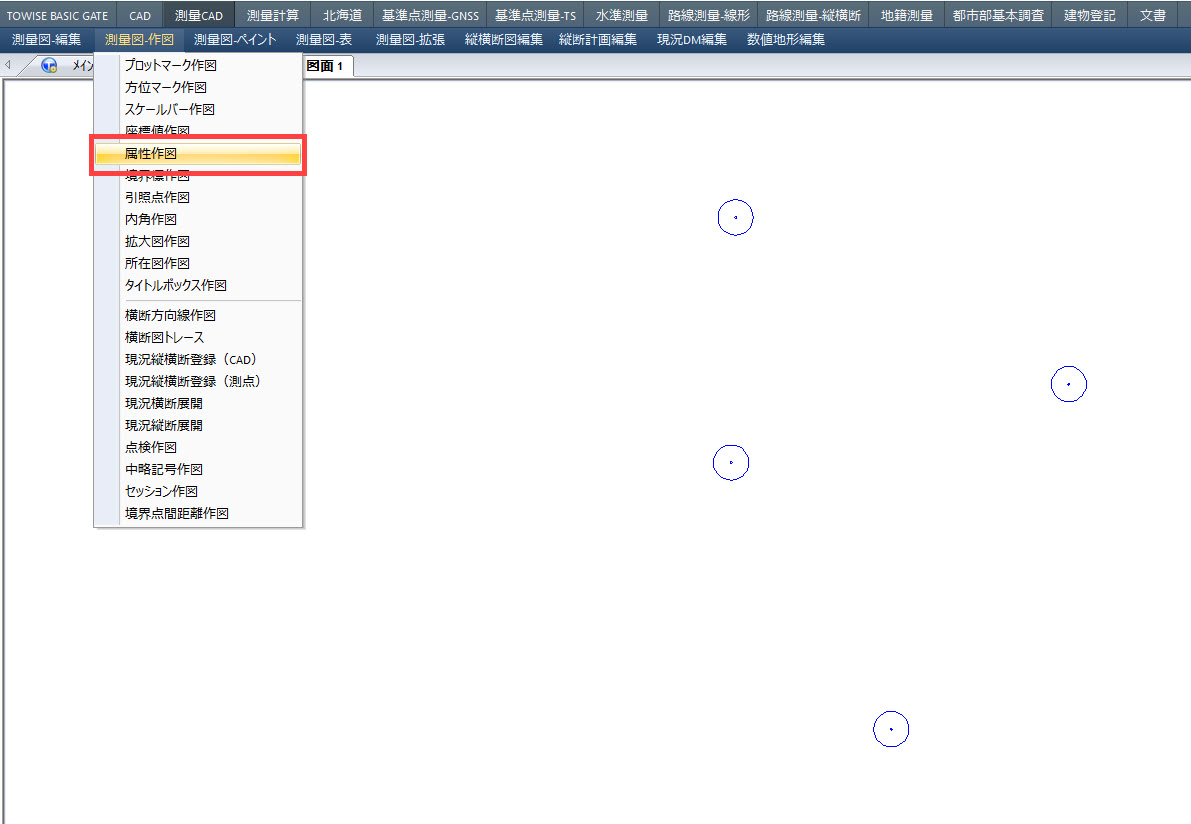

１．【属性作画】を起動します。〔測量メニュー＞測量CAD＞測量図-作図＞属性作図〕

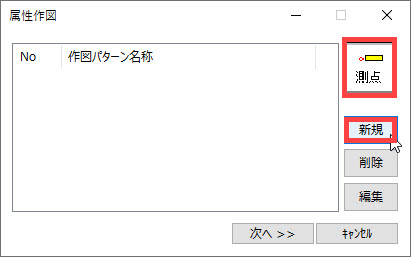

２．作図対象を［測点］に設定し、作図パターンを設定します。［新規］をクリックします。

３．初期値はX座標、Y座標が設定されています。X座標をZ座標に変更し、Y座標の行を削除します。

　　・削除したい行の上で右クリックすることで行の削除が可能です。

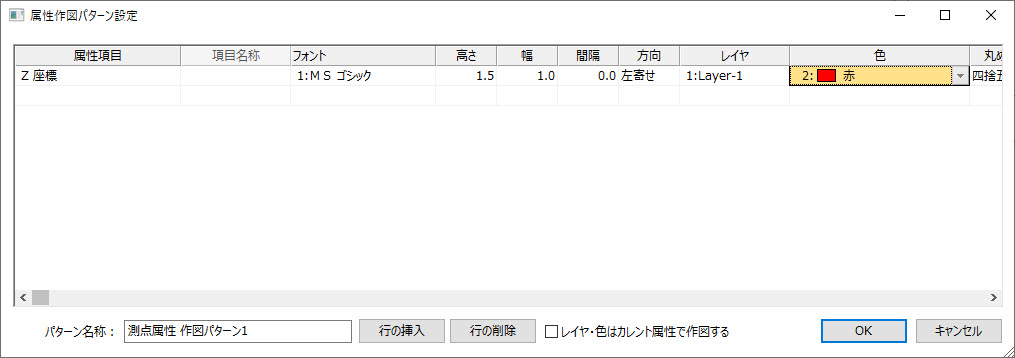

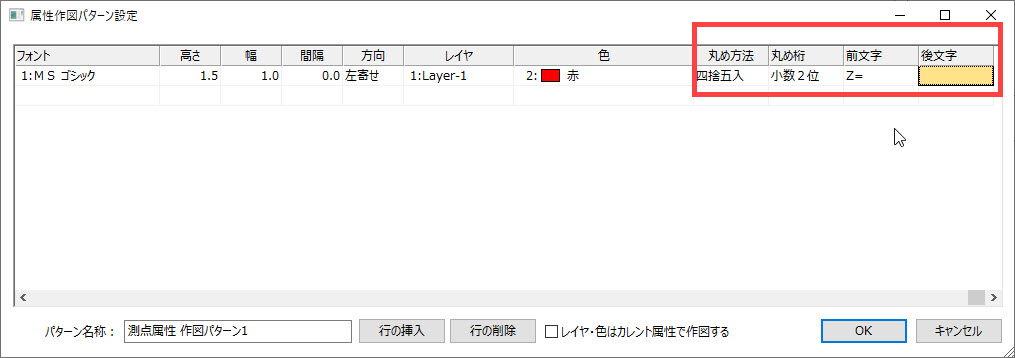

４．Z値の属性項目（フォント、色、レイヤ等）を設定します。※右にスクロールすると丸め、前文字、後ろ文字等の設定も可能。

５．［OK］をクリックします

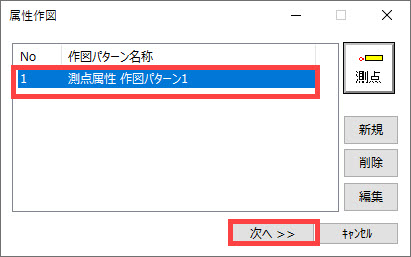

６．設定したパターンを選択し［次へ＞＞］をクリックします。

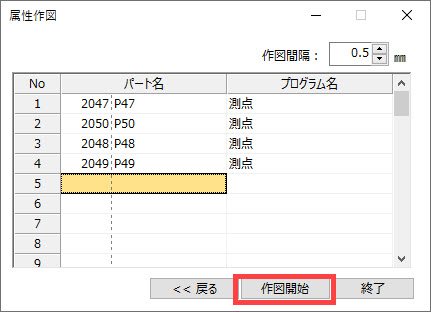

７．Z値を作画する測点を入力します。（右クリックで一覧選択等も可）

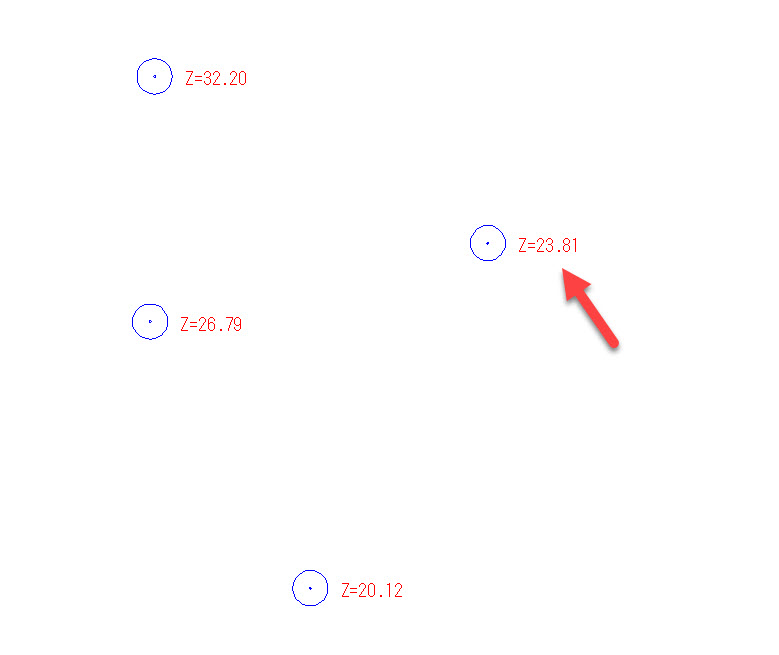

８．［作図開始］をクリックすると、図面にZ値が作画されます。

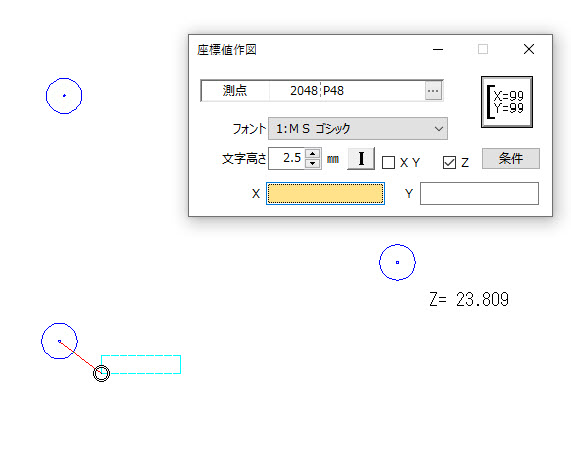

◆【座標値作図】を使用したZ値作図

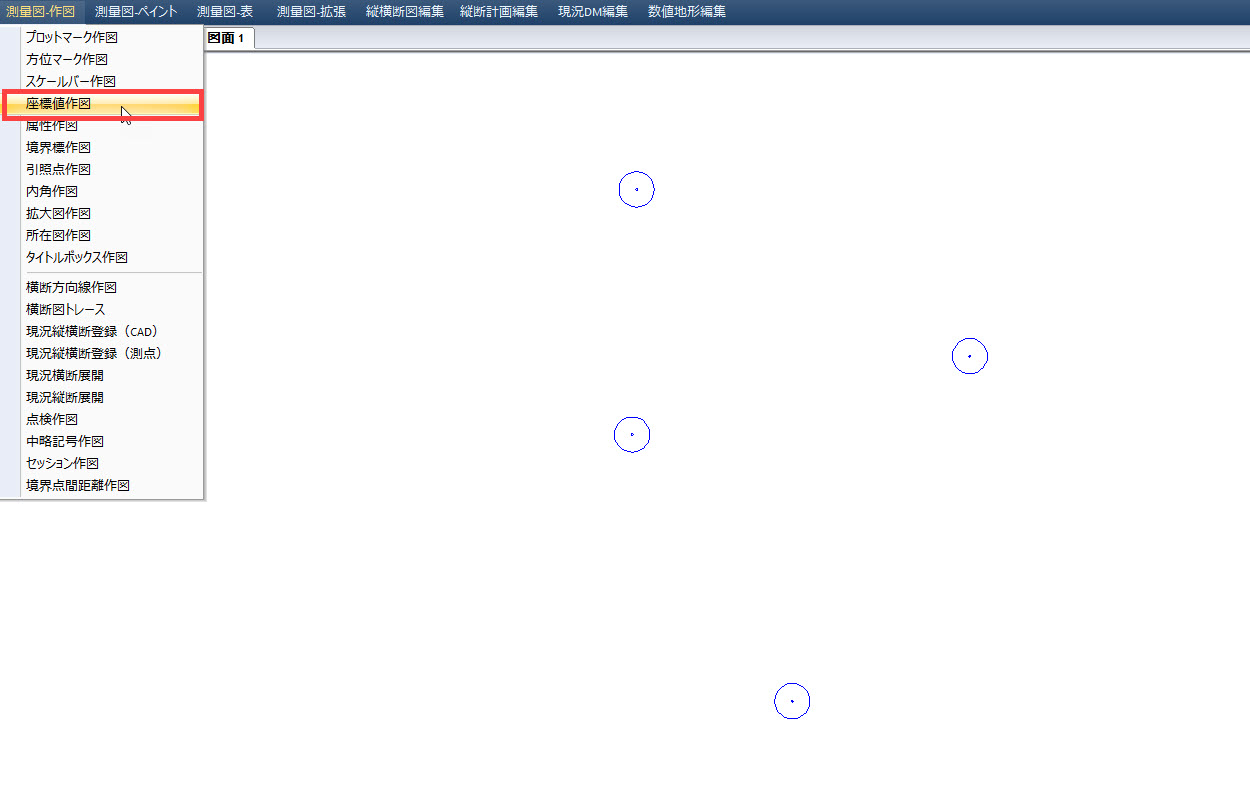

１．【座標値作図】を起動します。〔測量メニュー＞測量CAD＞測量図-作図＞属性作図〕

２．フォント、文字の高さ等設定します。［Z］にチェックを入れます。

　（丸め設定は［条件］で可能です）

３．測点を選択します。（画面上クリックも可）

４．作画したい場所でクリックします。
