測点DBシートに登録済みの測点の属性（ 点No / 名称、X座標 / Y座標 / Z座標 ）を作図するには、『測点属性作図』コマンドを使います。
■事前準備

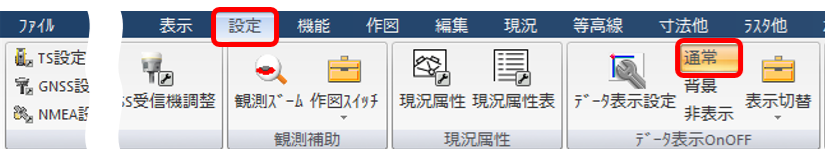

『測点属性作図』コマンドは測量データを対象に作図を行いますので、作業画面に測量データの表示が必要です。測量データの表示・非表示は、リボンメニューより【 設定 ＞ 通常 】の順にタップで切り替えることができます。
■操作手順

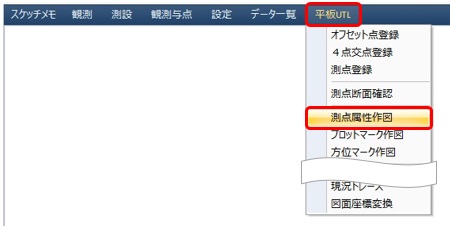

1、GUIDERメニューの【 平板UTL ＞ 測点属性作図 】の順に選択します。

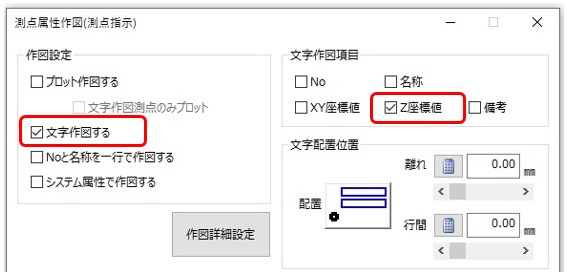

2、Z座標のみを図面に追加する場合は、【文字作図する】と【Z座標値】にチェックを付けます。
3、属性を作図する測点を指示します。

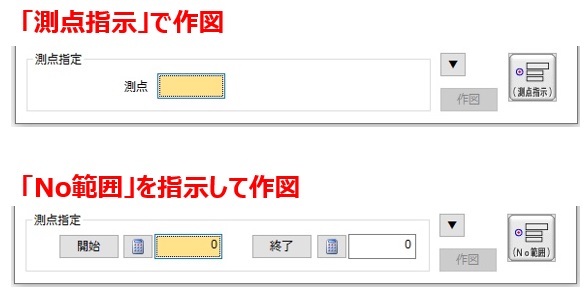

測点の指示は、二通りの方法から作業のしやすい方法をご利用ください。
・『測点指示』 図上の測点を1点づつクリックで指示して作図します。
・『No範囲』 点Noが連続する測点の属性をまとめて作図することができます。
