TOWISE CAD HCに読込んだ点群からTINを作成する方法をご紹介します。
※TINの作成は点群数が多いと、処理が出来ない場合があります。
その際は「点群の間引き(サンプリング)処理」を先に行ってください。
点群の間引き(サンプリング)に関しては(TW-170)を参考ください。

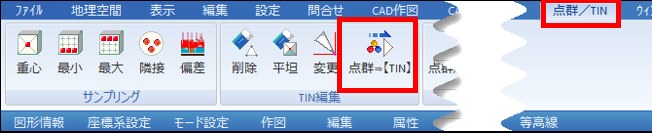

1. 点群/TIN>点群⇒【TIN】をクリックします。

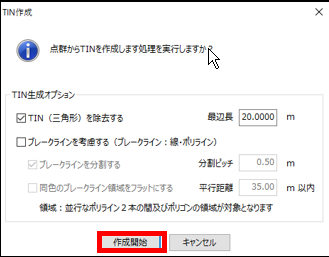

2. 【作成開始】をクリックすることで、TINが作成できます。
・TIN(三角形)を除去する
三角形の一辺が指定した、最辺長に設定した
長さを超える、TIN(三角形)は作成しません。
・ブレークラインを考慮する
CADの図形要素(ポリライン・線)を跨がない
ようにTINを作成できます。

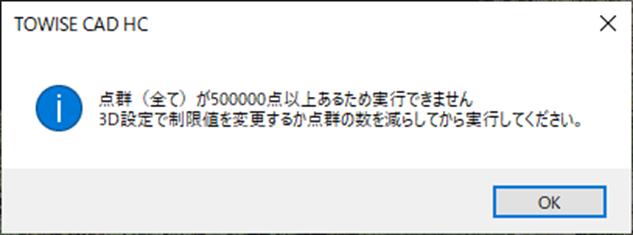

注. 点群数が多い場合、下図のようなメッセージを表示します。
その際は「点群の間引き(サンプリング)処理」を先に行ってください。
3.
