ラスタが貼り付けているCAD図面を納品する場合、ラスタファイルの命名規則にそったファイル名になっていないとエラーになります。
ラスタファイルのファイル命名規則は以下
○○○▲▲_□□.XXX
○○○：測量細区分の設定記号
▲▲：成果種類の設定記号
□□：枝番（ラスタファイルが複数枚ある場合枝番を付与）
XXX：拡張子
（例）図面ファイル：RZAB2001.P21 の場合、 ラスタファイル：RZAB2_01.TIF とする必要があります。
<ラスタファイルを命名規則に変更し納品する方法>

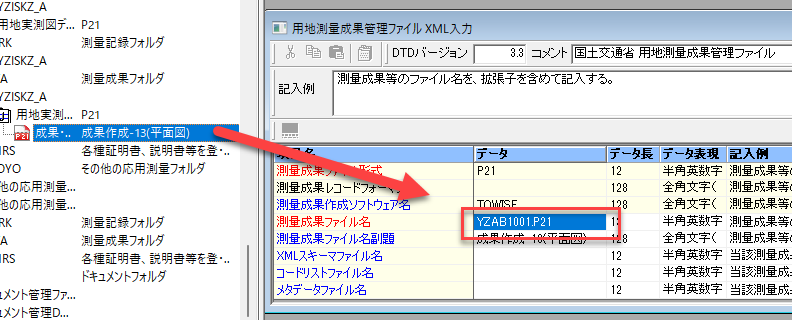

１．電納ヘルパー+で対象図面ファイルをダブルクリックし測量成果ファイル名を確認します。
下図の場合は「YZAB1001.P21」です。

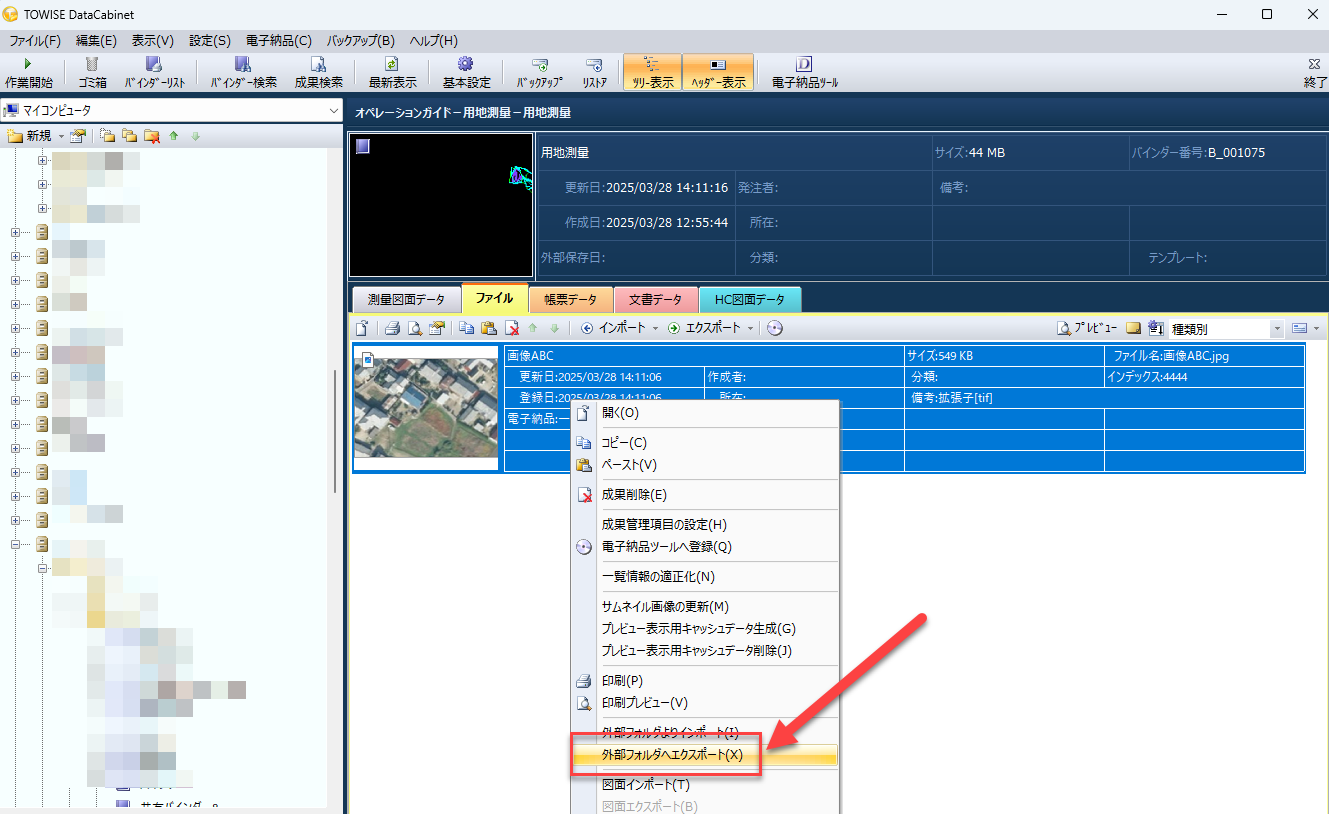

２．TOWISEに戻り、ラスタファイルを右クリック＞【外部フォルダへエクスポート】をクリックします（TOWISEの画面ないでファイル名の変更はできないためエクスポートする必要があります）
３．エクスポートしたラスタファイルを命名規則に従って変更します。
（今回の1.のデータとリンクするためにはYZB1_01.jpg）
４．ファイル名を変更したラスタファイルを再度バインダーに取り込みます。
（ドラッグアンドドロップで取り込み可）

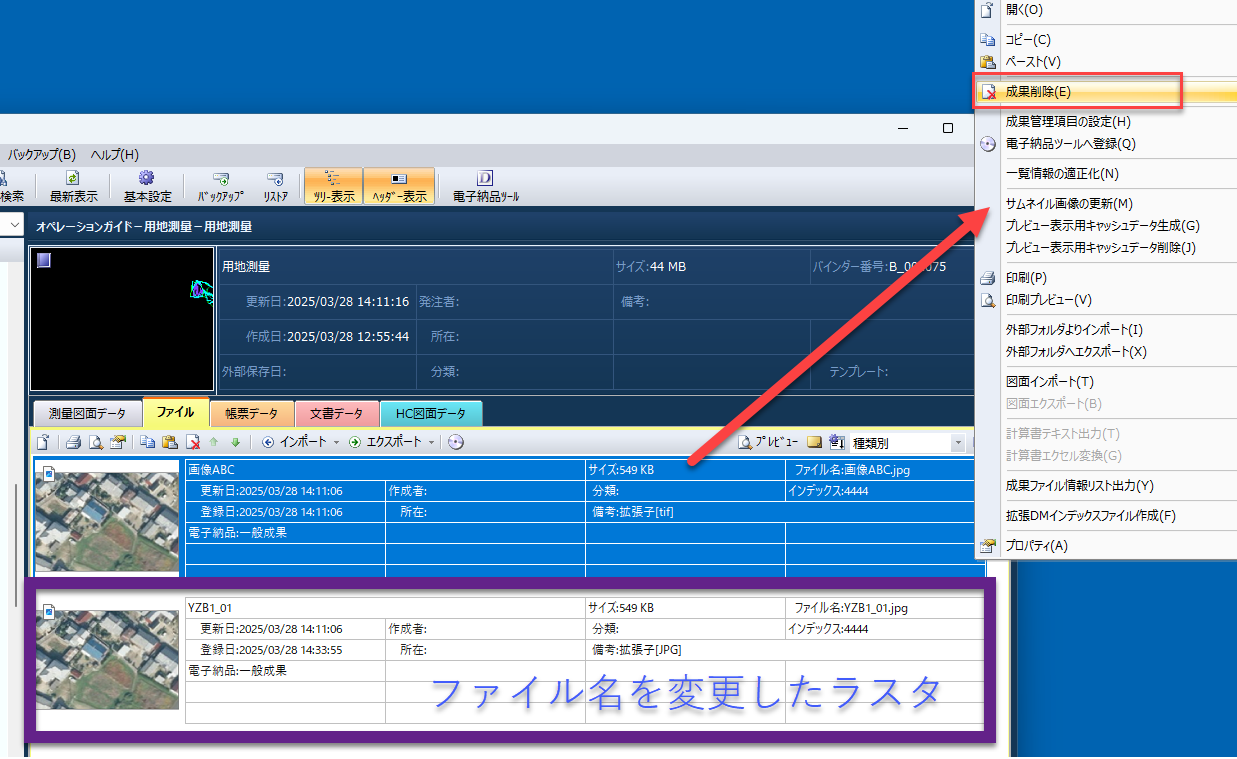

５．２．の元の画像は削除します

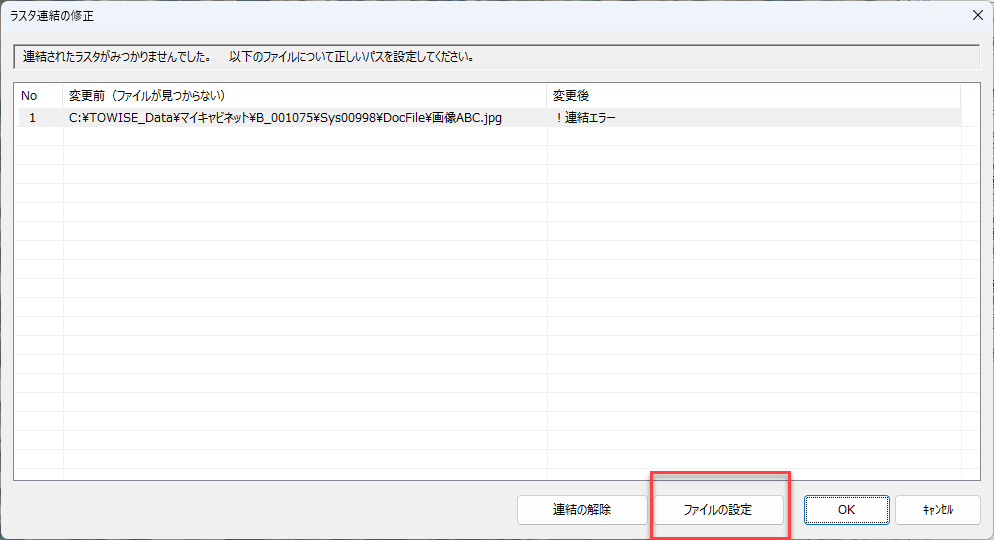

６．図面をTOWISEで開くと下図のエラー画面が起動します。
「ファイルの設定」より４．で取り込みしたラスタファイルを設定し、図面を開きます。
７．正しく図面に画像が配置されていること確認後、「上書き保存」を行い画面を閉じます。
８．電納ヘルパー+に図面を再度登録しなおしてご確認ください。
